Мощный и компактный компрессор

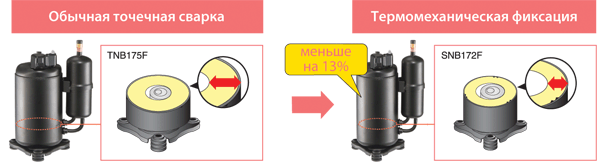

Для уменьшения размеров компрессоров компания Mitsubishi Electric применяет запатентованный метод термомеханической фиксации элементов компрессора внутри герметичного корпуса. Это позволяет в компактном корпусе наружного блока бытовой серии разместить мощный компрессор. Переразмеренный компрессор способен обеспечивать высокую теплопроизводительность при низкой температуре наружного воздуха. А благодаря инверторному приводу программно реализована стабильная производительность.
Энергоэффективность
Ротор электродвигателя компрессора содержит магнит из редкоземельных металлов.
Во всех новых компрессорах ротор двигателя содержит постоянный магнит из редкоземельных металлов. Магнитный поток такого ротора намного превосходит поток ротора с магнитом из феррита.
Взаимодействие мощных магнитных полей ротора и статора повышает мощность и уменьшает электропотребление двигателя.
Ротор DC-электродвигателя вентилятора наружного блока выполнен из самария.
Ротор бесколлекторного электродвигателя постоянного тока выполнен из самария, обеспечивающего более высокий магнитный поток. Кроме того, магнит имеет сложную форму для улучшения параметров электромагнитного поля, что увеличивает крутящий момент на малых оборотах вентилятора.
Предварительный прогрев компрессора
Данная функция предназначена для улучшения условий запуска компрессора при низких температурах. Инвертор подает на компрессор управляющее напряжение, амплитуда и частота которого недостаточны для запуска двигателя и вращения ротора. При остановленном роторе происходит разогрев компрессора статорными обмотками электродвигателя. В этом режиме компрессор потребляет около 50 Вт.
Нагреватель поддона наружного воздуха
При работе системы в режиме нагрева теплообменник наружного блока покрывается инеем и его производительность снижается. Для нормализации процесса теплообмена в тепловых насосах предусмотрен автоматический режим оттаивания. Для исключения замерзания конденсата и блокировки сливных отверстий наружные блоки MUZ-FD25/35/50VABH оснащены электрическим нагревателем поддона. Потребляемая мощность нагревателя составляет 130 Вт. Управляет работой нагревателя печатный узел наружного блока. Этим достигается минимальное потребление электроэнергии.
Тепловой насос с инвертором MUZ-FD VABH
Отопление (охлаждение): 2,5-5,0 кВт
Описание прибора
- Стабильная теплопроизводительность при низкой наружной температуре.
- Активный фильтр (двойная плазма): улавливает мельчайшие частицы из воздуха, устраняет запахи, разлагает формальдегид, выделяемый мебелью.
- Сканирование температуры помещения с помощью датчика I-SEE для равномерного поддержания комфортной температуры, например, у поверхности пола в детской комнате.
- Значительные возможности по длине магистрали хладагента и перепаду высот.
- Установка на старые трубопроводы: при замене старых систем с хладагентом R22 на данные модели не требуется замена или промывка магистралей.

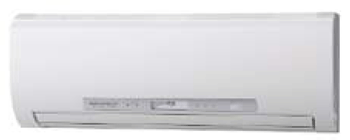

Настенный внутренний блок (класс Делюкс)
Наружные блоки
 |
 |
| MUZ-FD25VABH MUZ-FD35VABH Габариты (ШхДхВ) 800x285x550 мм |
MUZ-FD50VABH Габариты (ШхДхВ) 840x330x850 мм |
| Внутренний блок (ВБ) | MSZ-FD25VA | MSZ-FD35VA | MSZ-FD50VA | ||
| Наружный блок (НБ) | MUZ-FD25VABH | MUZ-FD35VABH | MUZ-FD50VABH | ||
| Электропитание | 220-240 B, 1 фаза, 50 Гц | ||||
| Отопление | производительность | кВт | 3,2 (1,5-6,3) | 4,0 (1,3-6,6) | 6,0 (1,5-8,2) |
| потребляемая мощность | кВт | 0,600 | 0,840 | 1,610 | |
| энергоэффективность COP | 5,33 (A) | 4,76 (A) | 3,73 (A) | ||
| уровень шума ВБ | дБ(А) | 20-29-36-43 | 21-29-36-44 | 27-37-43-50 | |
| уровень шума НБ | дБ(А) | 46 | 50 | 56 | |
| расход воздуха ВБ | м>3/ч | 270-726 | 282-750 | 330-888 | |
| Охлаждение | производительность | кВт | 2,5 (1,1 -3,5) | 3,5 (0,8-4,0) | 5,0 (1,5-5,8) |
| потребляемая мощность | кВт | 0,485 | 0,835 | 1,510 | |
| энергоэффективность EER | 5,15 (A) | 4,19 (A) | 3,31 (A) | ||
| уровень шума ВБ | дБ(А) | 20-29-36-42 | 21-29-36-43 | 29-39-45-52 | |
| уровень шума НБ | дБ(А) | 46 | 47 | 54 | |
| расход воздуха ВБ | м>3/ч | 276-672 | 276-672 | 378-888 | |
| Максимальный рабочий ток | А | 10,0 | 10,5 | 16,0 | |
| Диаметр труб: жидкость | мм (дюйм) |
6,35(1/4) | 6,35(1/4) | ||
| Диаметр труб: газ | мм (дюйм) |
9,52(3/8) | 12,7(1/2) | ||
| Фреонопровод между блоками |
длина | м | 20 | 30 | |
| перепад высот |
м | 12 | 15 | ||
| Гарантированный диапазон наружных температур |
охлаждение | -10 ~ +46°C DB (DB — по сухому термометру) | |||
| обогрев | -25 ~ +24°C WB (WB — по мокрому термометру) | ||||
| Внутренний блок | потребляемая мощность | Вт | 31 | 33 | 60 |
| габариты: ШхДхВ | мм | 798х257х295 | |||
| диаметр дренажа | мм | 16 | |||
| вес | кг | 12 | |||
| Наружный блок | габариты: ШхДхВ | мм | 800x285x550 | 800x285x550 | 840x330x850 |
| вес | кг | 36 | 36 | 55 | |
Опции (аксессуары)
MAC-307FT-E — Сменный элемент платинового каталитического фильтра (рекомендуется замена при ухудшении эффективности дезодорирования)
MAC-417FT-E — Сменный элемент плазменного антиаллергенного энзимного фильтра (рекомендуется замена 1 раз в год)
MAC-093SS-E — Насадка для пылесоса для чистки теплообменников
PAR-21MAA-J — Русифицированный настенный пульт управления (для подключения необходим конвертер MAC-397IF-E)
MAC-397IF-E — Конвертер для подключения настенного пульта PAR-21MAA-J и внешних цепей управления и контроля
MAC-821SC-E — Центральный пульт (вкл/выкл) на 8 блоков (применяется совместно с конвертерами MAC-397IF-E)
MAC-399IF-E — Конвертер для подключения к сигнальной линии M-NET VRF-систем City Multi
MAC-889SG — Решетка наружного блока для изменения направления выброса воздуха
